旭晨不銹鋼
不銹鋼凹槽管硝酸鈍化處理的4類工藝方案介紹

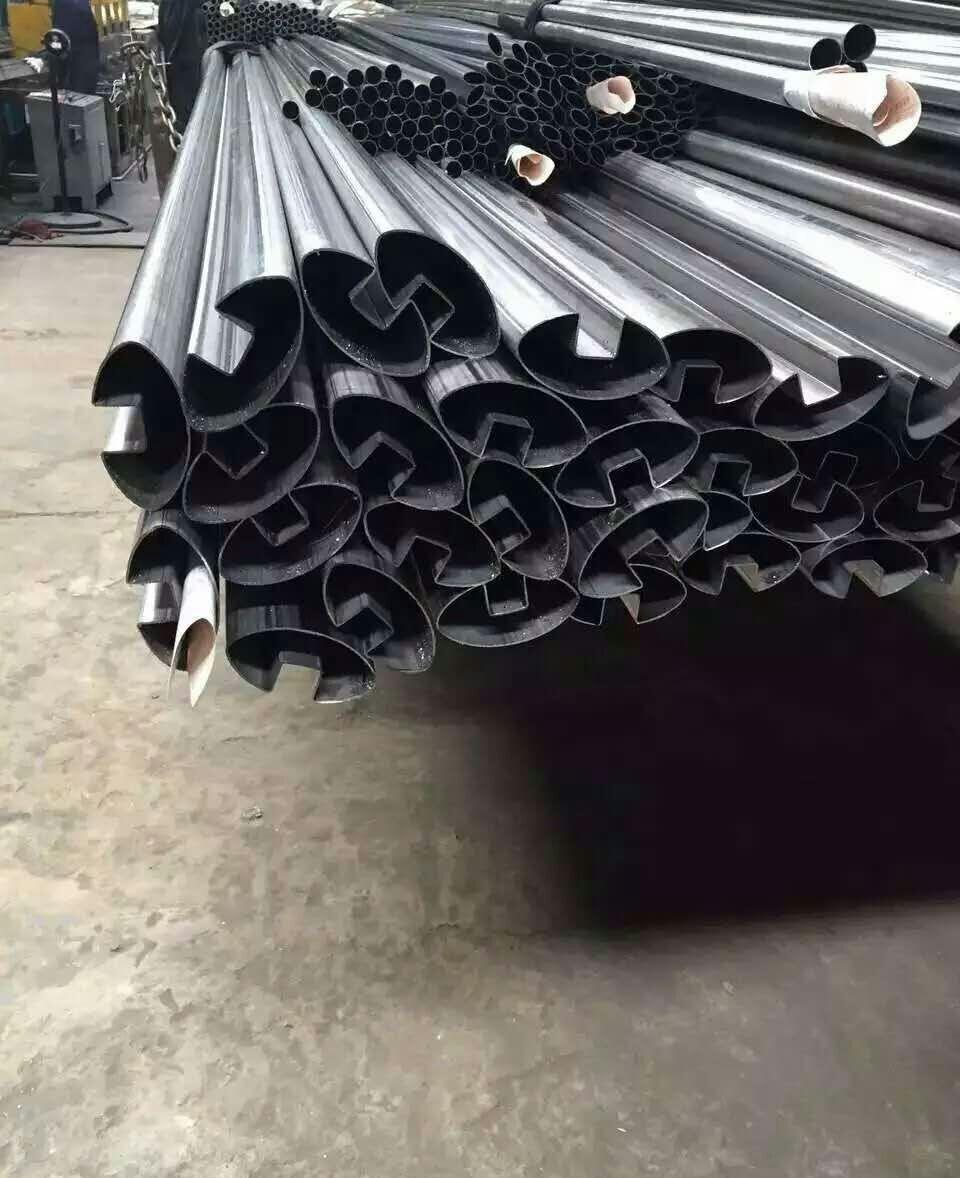

一般情況下，業(yè)內(nèi)人士會(huì)使用高溫或者硝酸來實(shí)現(xiàn)不銹鋼凹槽管的鈍化。
對(duì)于不銹鋼凹槽管硝酸鈍化可以分成四種，跟上面一樣的是，在鈍化之前都要進(jìn)行清洗。不銹鋼凹槽管在硝酸中的鈍化表面生成一層極薄的鈍化膜，決定了表面在鈍化前后的色澤無變化，處理的重現(xiàn)性好。
關(guān)于不銹鋼凹槽管硝酸鈍化處理包括以下4類工藝方案介紹：
采用1類工藝方案
含碳量大于0.4%的高碳、鉻含量不小于17%的不銹鋼，Cr13型、Cr17型，例如，溶液中含有66%的硝酸20%~25%(體積比)，重鉻酸鈉(質(zhì)量比)(2.5±0.5)%，處理溫度49~54℃，處理時(shí)間為20min。
采用2類工藝方案
奧氏體鉻不銹鋼，例如，Cr18型、Cr23~25型，溶液配方為溶液中含有66%的硝酸25%~45%(體積比)，處理溫度21~32℃，處理時(shí)間為30min。
采用3類工藝方案
奧氏體鉻不銹鋼凹槽管以及Cr含量大于17%的鉻不銹鋼凹槽管，不含高碳高鉻的不銹鋼凹槽管。溶液中含有66%的硝酸20%~25%(體積比)，處理溫度49~60℃，處理時(shí)間為30min。
采用4類工藝方案
含碳量大于0.4%的高碳、鉻含量不小于17%的高鉻不銹鋼凹槽管，例如，1Cr12、0Cr13、0Cr13Al、1Cr13、1Cr17Ni2、7Cr17、8Cr17、9Cr18(Mo)等，溶液中含有66%的硝酸45%~55%(體積比)，處理溫度49~54℃，處理時(shí)間為30min。
不銹鋼凹槽管鈍化結(jié)束后，將其從溶液中拿出再用水洗，洗過3到4次之后，再鉻酸封閉處理，對(duì)鐵素體和馬氏體不銹鋼凹槽管最后一道水洗后一小時(shí)內(nèi)必須進(jìn)行鉻酸處理。鉻酸溶液(質(zhì)量比)4%~6%，處理溫度為60~70℃，處理時(shí)間為30min。然后再干燥。
干燥工藝
鈍化完成以后，用壓縮空氣或熱風(fēng)吹干，也可采用烘干或晾干。
